BESCHREIBUNG

Basisinformation.

Modell Nr.	AW8-50
Anwendungsfelder	Industrielle Klimaanlage
Anwendungsmaschine	Industrielle Klimaanlage
Zertifizierung	CE
Zustand	Neu
Siemens SPS-Steuerung	Optional
Kältemittelventile	Danfoss/Emerson Brand
Stromversorgung	50Hz/60Hz
Wärmerückgewinnung	Optional
Verdampfer	Platte/Röhre in Röhre
Elektrische Teile	Schneider Brand
Kältemittel	R410A/R407c/R134A/R22
Kompressor	Copelamd/Danfoss/Panasonic
Transportpaket	Sperrholz verpackt
Warenzeichen	AMRTA oder OEM
Herkunft	China
HS-Code	8418612090
Produktionskapazität	4000 Stück/Jahr

Produktbeschreibung

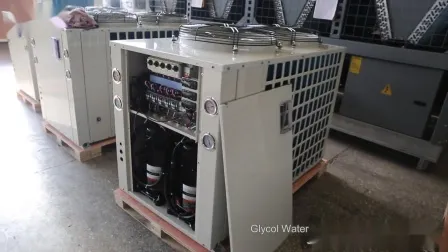

Luftgekühlter Mini-Kühler mit Scroll-Funktion von oben/Seitenauslass
Kühlleistung 20-50kWUnsere ProduktpaletteProduktbeschreibung
Eigenschaften
StrukturPlatten und Grundrahmen sind aus verzinktem Stahl gefertigt und mit Polyester-Pulverlackierung geschützt, um absolute Beständigkeit gegen atmosphärische Einflüsse zu gewährleisten. KompressorHermetischer Spiralkompressor, ausgestattet mit Kurbelgehäuseheizung und Wärmeschutz mit thermischer Überlastabschaltung und auf Gummivibrationsisolatoren montierter Kurbelgehäuseheizung. Axialventilator. Typ mit Außenrotor Axialventilatoren, ausgestattet mit einphasigen Direktantriebsmotoren, geräuscharm, 6-polig, Schutzart IP54, ausgestattet mit einem schützenden Auslassgitter. Verdampfer. Wasseraustauscher aus Edelstahl (AISI 316) mit hohem Wirkungsgrad und geringem Druckabfall, mit Frostschutz-Heizelement (Option) und Differenzdruckschalter, werkseitig mit flexiblem, dichtzelligem Material isoliert. Kondensatorspulen bestehen aus nahtlosen Kupferrohren, die mechanisch zu blauen, hydrophilen Aluminiumrippen erweitert werden, 100 % vollständig qualitätsgeprüft; Unterkühlkreislauf zur Verhinderung des Einfrierens am Boden (optional); geschützt durch MetallgitterEnthitzerHocheffizienter gelöteter Plattenwärmetauscher aus Edelstahl, werkseitig mit flexiblem, dichtzelligem Material isoliert (optional) Kältemittelkreislauf Kupferrohranschluss mit Füllventil, Filter, Schauglas, Gas-Flüssigkeits-Trenner, thermostatisches Expansionsventil, Niederdruckschalter mit Automatik Rückstellung, Hochdruckschalter mit manueller Rückstellung. Die Wärmepumpeneinheit ist außerdem mit einem 4-Wege-Ventil, einem Flüssigkeitssammler und einem Einwegventil ausgestattet. Wasserkreislauf. Ausgestattet mit Entlüftungsventil, Wasserablaufanschluss und Hydraulikanschlüssen mit Innengewinde. Wasserpumpe (8 kW–30 kW), Differenzdruckschalter, Ausdehnungsgefäß (8kW-30kW) Elektrische Schalttafel Besteht aus: Kompressorschütz, Kompressorschutzschalter, Ventilatormotorschutzschalter, Steuerstromkreis-Schutzschalter, Phasenfolgerelais (nur für 3-phasig), programmierbarer Mikroprozessor-Controller, optional. Zusätzliche elektrische Heizung, eingebettet in die Spulen, zum Abtauen bei niedrigen Umgebungstemperaturen . Es muss werkseitig installiert werden. Edelstahlabdeckung. Fernkondensator. Rohr-in-Rohr-Wärmetauscher. Elektrische Heizung des Wasserkreislaufs
Technische Daten

Modell	Einheit	20	25	30	35	40	50
Kühlung *
Kühlkapazität	kW	21.5	24.8	30	35.6	41	50.6
Kühleingang (ohne Wasserpumpe)	kW	8.2	9.03	9.39	13.2	15.02	18.8
EER	/	2,62	2,75	3.19	2.7	2,73	2,69
Heizung **
Heizleistung	kW	26.3	29	34	41.8	47.2	60
Heizungseingang (ohne Wasserpumpe)	kW	8.7	9.23	9.43	14.3	15.57	20.45
POLIZIST	/	3.02	3.14	3.61	2,92	3.03	2,93
Hermetischer Kompressor
Typ	/
Menge/Schaltung	/	2/2	2/2	2/2	2/2	2/2	2/2
Verdampfer
Typ	/
Wasserfluss	m3/h	3.7	4.3	5.2	6.1	7.1	8.7
Wasserseitiger Druckabfall	kPa	38	39	42	50	52	52
Größe des Wasseranschlusses	mm	DN40	DN40	DN40	DN40	DN40	DN40
Umwälzpumpe
Leistungsaufnahme	kW	0,75	0,75	0,92	---------	---------	-----------
Axialventilatoren
Menge	Nr.	1	1	1	2	2	2
Luftstrom	m3/h	9000	9000	12580	17000	17000	22000
Gesamtdimension
Länge	mm	1600	1600	1600	2000	2000	2000
Breite	mm	900	900	900	900	900	900
Höhe	mm	1080	1080	1080	1080	1080	1080
Geräuschpegel ***	dB(A)	66	66	68	70	70	70
Nettogewicht	kg	270	290	310	360	380	465

* Umgebungstemperatur 35 °C; Benutzerseitiger Wasserein-/-austritt 12/7 °C.** Umgebungstemperatur 7 °C; Benutzerseitiger Wassereintritt/-austritt 40/45 °C.*** Schalldruck gemessen in einem Abstand von 1 m und einer Höhe von 1,5 m über dem Boden in einem idealen Feld (Ventilatorseite).
